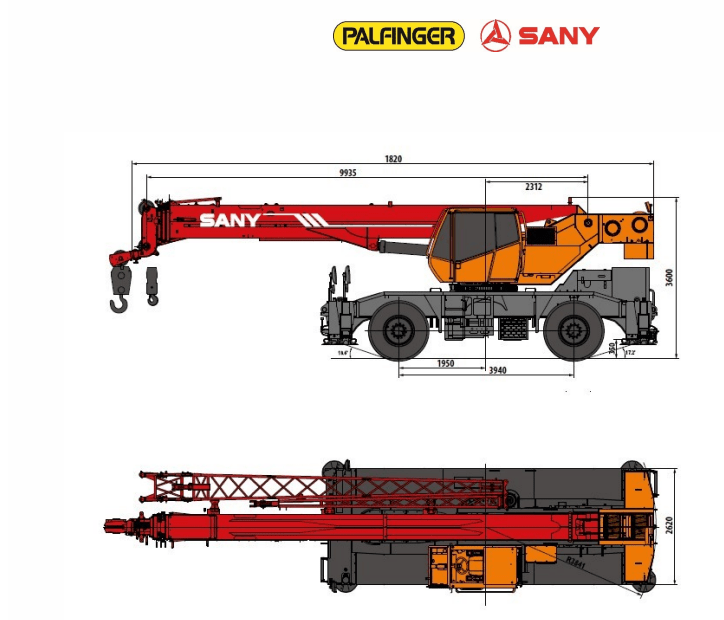

Габаритные размеры автокрана
- Длинна 12 700мм
- Ширина 2 800 мм
- Высота 3 630мм
- Полная масса 29 200 кг
- Мах. Грузоподъемность 30 000 кг
Двигатель
- Двигатель DF Cummins QSB6.7
- Норма токсичности ЕВРО III
- Мах. мощность 119 кВт (161 л.с.) при 2500 мин -1
- Крутящий момент 732 / 1500 Н·м / об.мин
Трансмиссия
- Колесная формула 4х4
- Коробка передач автоматическая 6 вперед 3 назад
- Отключение переднего моста, перевод в режим 4х2
Шасси автокрана
- Мах. скорость 43 км/ч
- Min. радиус поворота шасси / крана 5 / 9,5 м
- Min. дорожный просвет 370 мм
- Угол въезда 200
- Угол съезда 190
- Рама: двойная продольная балка из высокопрочной стали
- Передний и задний мосты ведущие
- Передняя подвеска установлена жестко
- Задняя подвеска поворотно-колебательная с гидравлической блокировкой
- Тормозная система двуконтурная
- Мах. преодолеваемый уклон 51%
- Топливный бак 350 л.
- Шины бескамерные 385/95R25
Выносные опоры
- Телескопическая опора Н-типа
- Независимое управление горизонтальным и вертикальным перемещениями
- Управление опорами из кабины крана
- Опорный контур 6,8×6,8 м
Кабина крановой установки
- Кабина собственной разработки
- Большое внутреннее пространство
- Панорамный окно на крыше
- Регулируемое сиденье
- Кондиционер
- Электрический стеклоочиститель
- Дисплей LMI оборудован логической интеграцией консоли управления
Рабочие характеристики
- Мах. грузовой момент:
- Основная стрела 997 кН*м
- Полностью выдвинутая стрела 658 кН*м
- Мах. высота подъёма:
- Основная стрела 11,5 м
- Полностью выдвинутая стрела 35,3 м
- Полностью выдвинутая стрела + удлинитель 44 м
- Мах. длина стрелы: Основная стрела 10,8 м Полностью выдвинутая стрела 35 м
- Полностью выдвинутая стрела + удлинитель 43 м
- Опорный контур 6,8х6,8 м
- Угол положения удлинителя 0, 15, 30 град.
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 141 м /мин
- Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 135 м /мин
- Время полного выдвижения / втягивания стрелы 32 / 45 с.
- Время полного подъёма / опускания стрелы 41 / 45 с.
- Скорость вращения 3,1 об / мин
Системы безопасности
- Регистратор параметров (для крановой установки)
- Ограничитель рабочей зоны - координатная защита
- Аудиовизуальное предупреждение
- Сигнализатор приближения к ЛЭП
- Концевые выключатели (ограничители) подъема и опускания крюкоблока
Подъем стрелы, Противовес
- Диапазон угла подъема стрелы от -2° до 80°
- Крановая установка, вращение на 360°
- Один несъемный противовес массой 4 т.
Грузовые лебедки
- Диапазон угла подъема стрелы от -2° до 80°.
- Крановая установка, вращение на 360°
- Один несъемный противовес массой 4 т.
