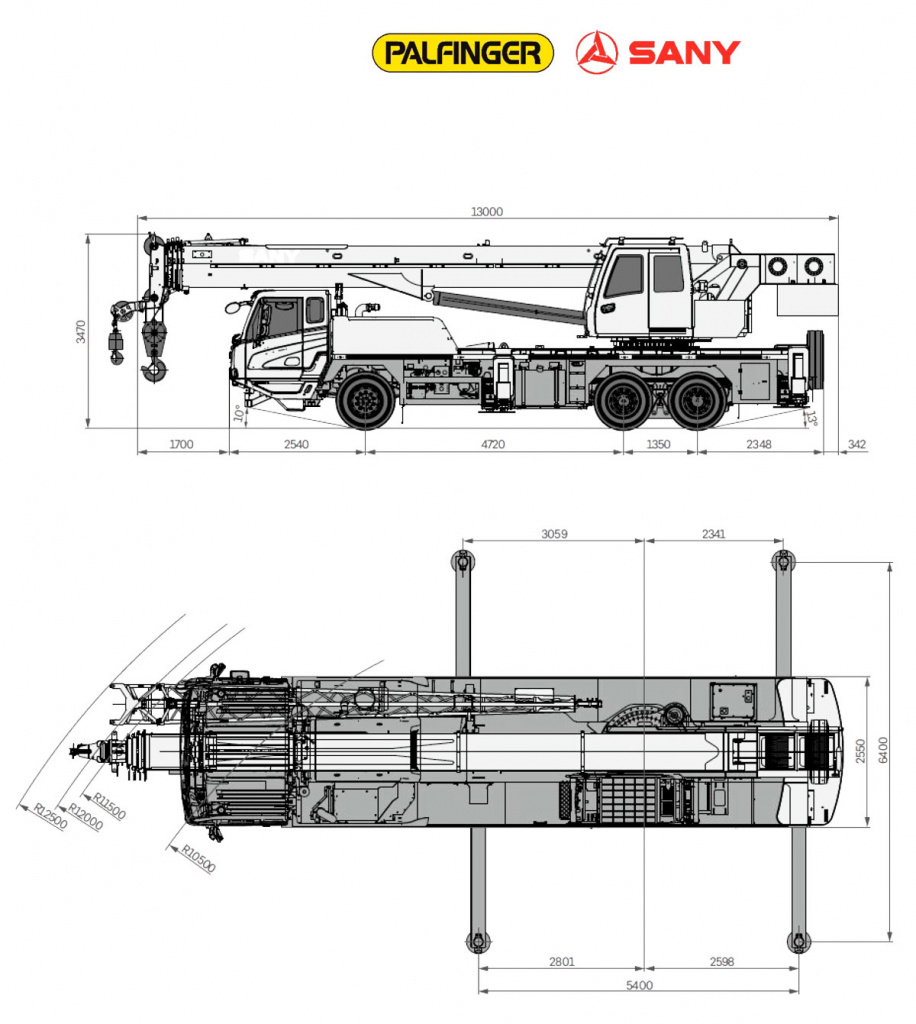

Габаритные размеры автокрана
- Длинна 13 000мм
- Ширина 2 550 мм
- Высота 3 470мм
- Полная масса 33 850 кг
- Мах. Грузоподъемность 30 000 кг
- Min. Расчет вылет 3м
- Радиус поворота хвостовой части 3,2м
Двигатель
- Двигатель Weichai, WP7.300Е51
- Норма токсичности ЕВРО V
- Мах. мощность 215 кВт (292 л.с.) при 2100 мин -1
- Крутящий момент 1225 (1200…1600) Н·м / об.мин.
- Электронный блок управления
- Счетчик моточасов
- Моторный тормоз-замедлитель
Трансмиссия
- Колесная формула 6х4
- Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 9JS135TA, 9 вперед 2 назад
Шасси автокрана
- Мах. скорость 90 км/ч
- Min. радиус разворота 10,5 м
- Min. дорожный просвет 260 мм
- Угол въезда 100
- Угол съезда 130
- Тормозной путь (со скорости 30 км/ч) ≤10 м
- Мах. преодолеваемый уклон 49%
- Подвеска передняя листовые рессоры
- Подвеска задняя резино-металлические рессоры
- Топливный бак 350 л.
- Рабочая тормозная система пневматическая с АБС
- Передняя ось дисковые тормоза
- Задняя ось барабанные тормоза
- Шины 315/80 R22,5
- Рама: разработка компания SANY
Выносные опоры
-
Кабина шасси:
- Вибро- и шумоизоляция
- Система кондиционирования с охлаждением и обогревом
- Мультимедийное устройство
- Камера заднего вида
- Сиденье водителя на пневмоподвеске с подголовниками
Кабина крановой установки
-
Кабина оператора:
- Обшивка из мягких материалов
- Панорамный люк
- Регулируемая спинка сиденья
- Регулируемый угол обзора сенсорного дисплея
- Многооконный режим экрана
- Главная консоль управления с системой индикации операций
- Кабина с наклоном на 20° для наблюдения за грузом на высоте
- Система кондиционирования с охлаждением и обогревом
Рабочие характеристики
Мах. грузовой момент:
Основная стрела 1191 кН·м
Полностью выдвинутая стрела 727 кН·м
Полностью выдвинутая стрела + удлинитель 440 кН·м
Мах. высота подъёма:
Основная стрела 11,4 м
Полностью выдвинутая стрела 43 м
Полностью выдвинутая стрела + удлинитель 50,5 м
Мах. длина стрелы:
Основная стрела 10,9 м
Полностью выдвинутая стрела 42,5 м
Полностью выдвинутая стрела + удлинитель 50,5 м
Опорный контур (вдоль×поперек) 5,4х6,4 м
Угол положения удлинителя 0°, 15°, 30°
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 140 м/мин
- Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 140 м/мин
- Время полного выдвижения / втягивания стрелы 90/110 сек.
- Время полного подъёма / опускания стрелы 40/55 сек.
- Скорость вращения 2,5 об/мин.
Системы безопасности
- Крановая установка, вращение на 360°
- Диапазон угла подъема стрелы от -2° до 80°
- Один несъемный противовес массой 6,2 т.
Подъем стрелы, Противовес
- Грузовые лебедки:
- 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 185 м и Ø16 мм
- 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 110 м и Ø16 мм
- Автономный подогреватель двигателя
Грузовые лебедки
-
Крюкоблоки:
/п основного крюкоблока 30 т. Масса крюкоблока 320 кг.
- Г/п дополнительного крюкаблока 5 т. Масса крюка 85 кг.
