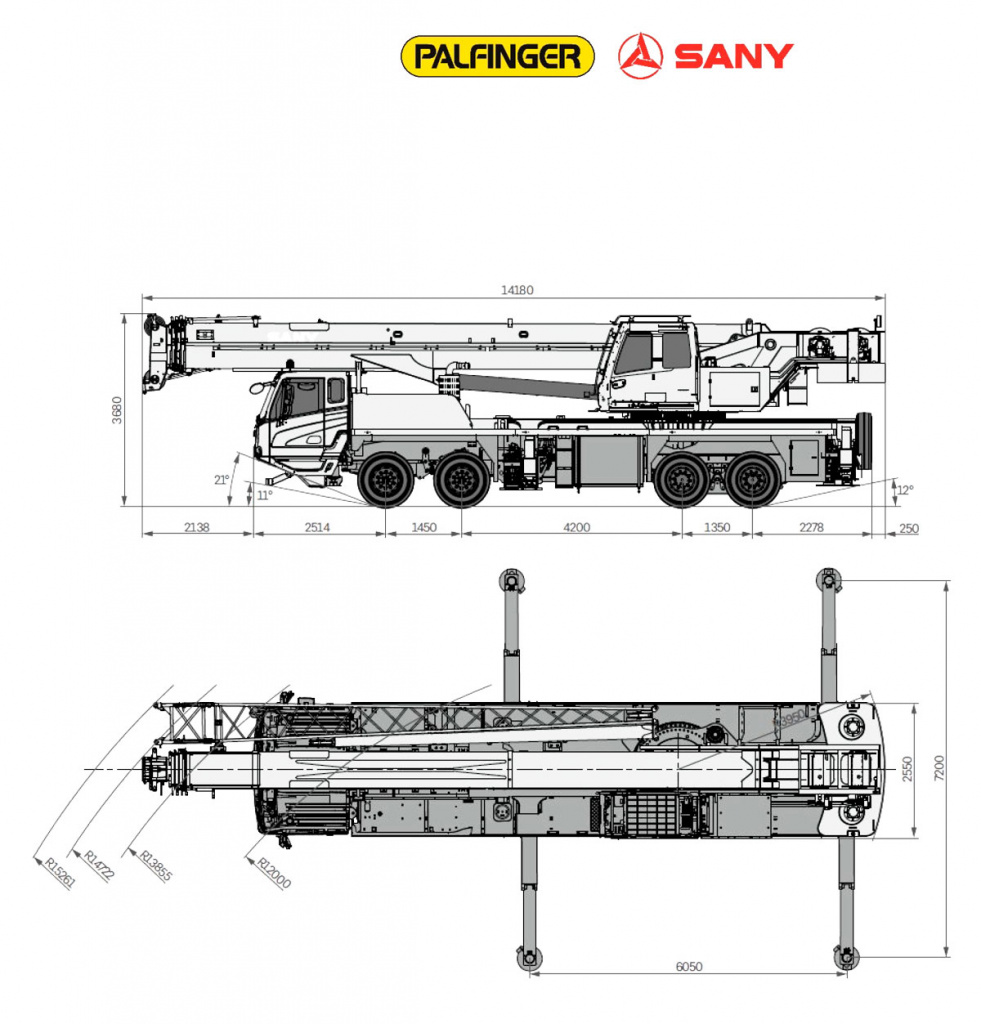

Габаритные размеры автокрана
- Длинна 14 180мм
- Ширина 2 550 мм
- Высота 3 680мм
- Полная масса 41 150 кг
- Мах. Грузоподъемность 55 000 кг
- Min. Расчет вылет 3м
- Радиус поворота хвостовой части 3,95м
Двигатель
- Двигатель Weichai, WP9H336Е50
- Норма токсичности ЕВРО V
- Мах. мощность 242 кВт (330 л.с.) при 1 900 мин -1
- Крутящий момент 1 600 (1000…1400) Н·м / об.мин
- Электронный блок управления
- Счетчик моточасов
- Моторный тормоз-замедлитель
- Автономный подогреватель двигателя
Трансмиссия
- Колесная формула 8х4
- Коробка передач, механическая с синхронизатором Shaanxi Fast Gear Co., FAST 9JS150TA, 9 вперед 2 назад
Шасси автокрана
- Мах. скорость 90 км/ч
- Min. радиус разворота 12 м
- Min. дорожный просвет 280 мм
- Угол въезда 110
- Угол съезда 120
- Тормозной путь (со скорости 30 км/ч) ≤10 м
- Мах. преодолеваемый уклон 47%
- Подвеска передняя листовые рессоры
- Подвеска задняя резино-металлические рессоры
- Топливный бак 350 л.
- Рабочая тормозная система пневматическая с АБС
- Передняя ось барабанные тормоза
- Задняя ось барабанные тормоза
- Шины 315/80 R22,5
- Рама: разработка компания SANY
Выносные опоры

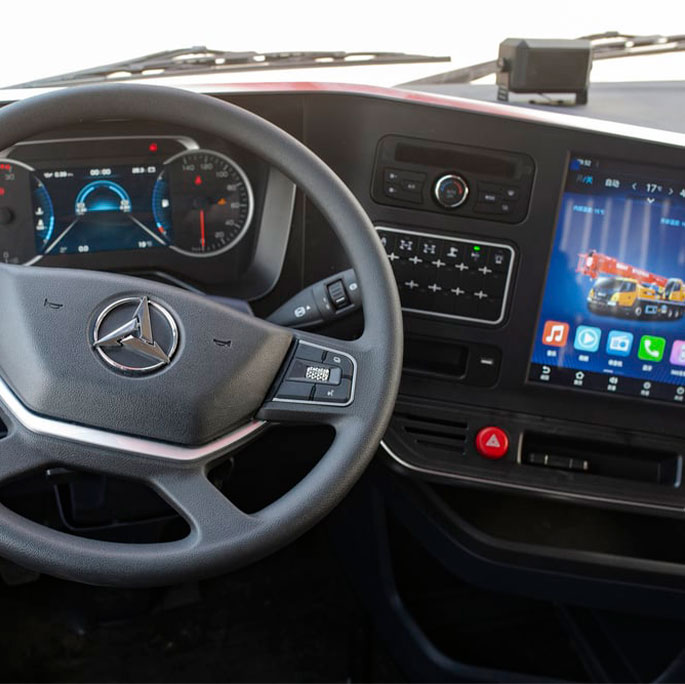

- Кабина шасси:
- Вибро- и шумоизоляция
- Система кондиционирования с охлаждением и обогревом
- Мультимедийное устройство
- Камера заднего вида
- Сиденье водителя на пневмоподвеске с подголовниками
Кабина крановой установки
-
Кабина оператора:
- Обшивка из мягких материалов
- Панорамный люк
- Регулируемая спинка сиденья
- Регулируемый угол обзора сенсорного дисплея
- Многооконный режим экрана
- Система кондиционирования с охлаждением и обогревом
Рабочие характеристики
-
Мах. грузовой момент:
- Основная стрела 2058 кН·м
- Полностью выдвинутая стрела 1270 кН·м
- Полностью выдвинутая стрела + удлинитель 368 кН·м Мах. высота подъёма:
- Основная стрела 12,1 м
- Полностью выдвинутая стрела 46 м
- Полностью выдвинутая стрела + удлинитель 62 м Мах. длина стрелы:
- Основная стрела 11,74 м
- Полностью выдвинутая стрела 45,5 м
- Полностью выдвинутая стрела + удлинитель 61,5 м
- Опорный контур (вдоль×поперек) 6,05х7,2 м
- Угол положения удлинителя 0°, 15°, 30°
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 135 м/мин
- Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125 м/мин
- Время полного выдвижения / втягивания стрелы 90/110 с
- Время полного подъёма / опускания стрелы 50/70 сек; Скорость вращения 2 об/мин
Системы безопасности
- Подъем стрелы, Противовес
- Крановая установка, вращение на 360°
- Диапазон угла подъема стрелы от -2° до 80°
- Несъемный противовес массой 4,5 т., съемные противовесы 3т. + 3,5т.
- Установка для сбора/разбора элементов противовеса
Подъем стрелы, Противовес
- Грузовые лебедки
- 1 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 215 м и Ø18 мм
- 2 - аксиально-поршневой мотор с планетарным редуктором, автоматическим многодисковым тормозом и индикатором вращения. Лебедка с канатом длиной 135 м и Ø18 мм
Грузовые лебедки
- Выносные опоры
- 4-е выдвижные опоры

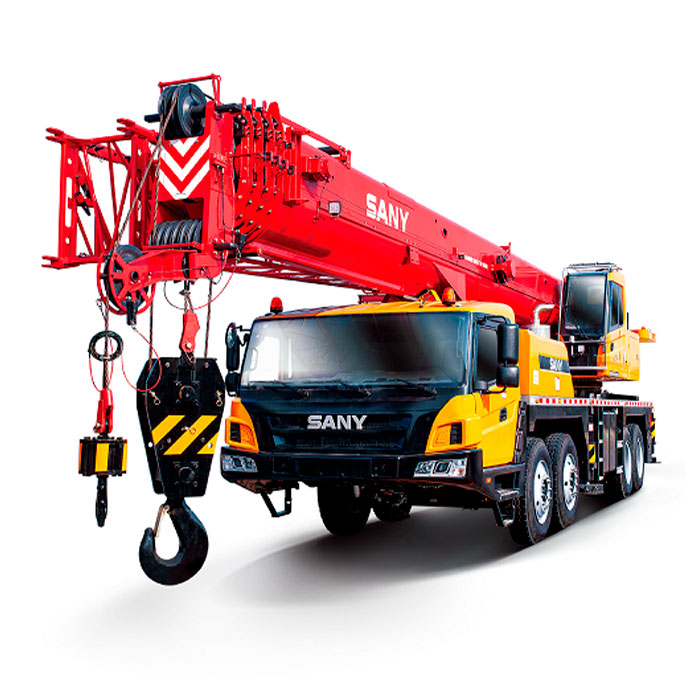

- 5-я под кабиной шасси Крюкоблоки:
- Г/п крюкоблока 55 т. Масса крюкоблока 551 кг.
- Крюк с шаром – утяжелителем, грузоподъемность крюка 5т. Масса крюка 120 т
