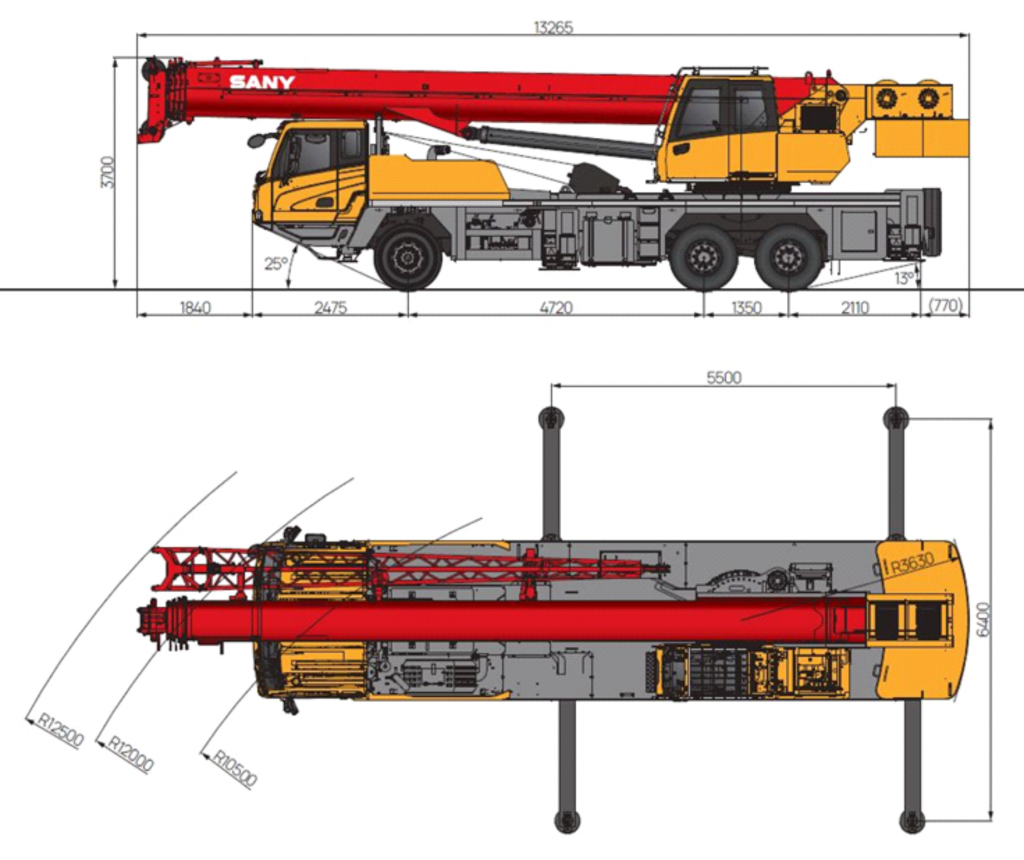

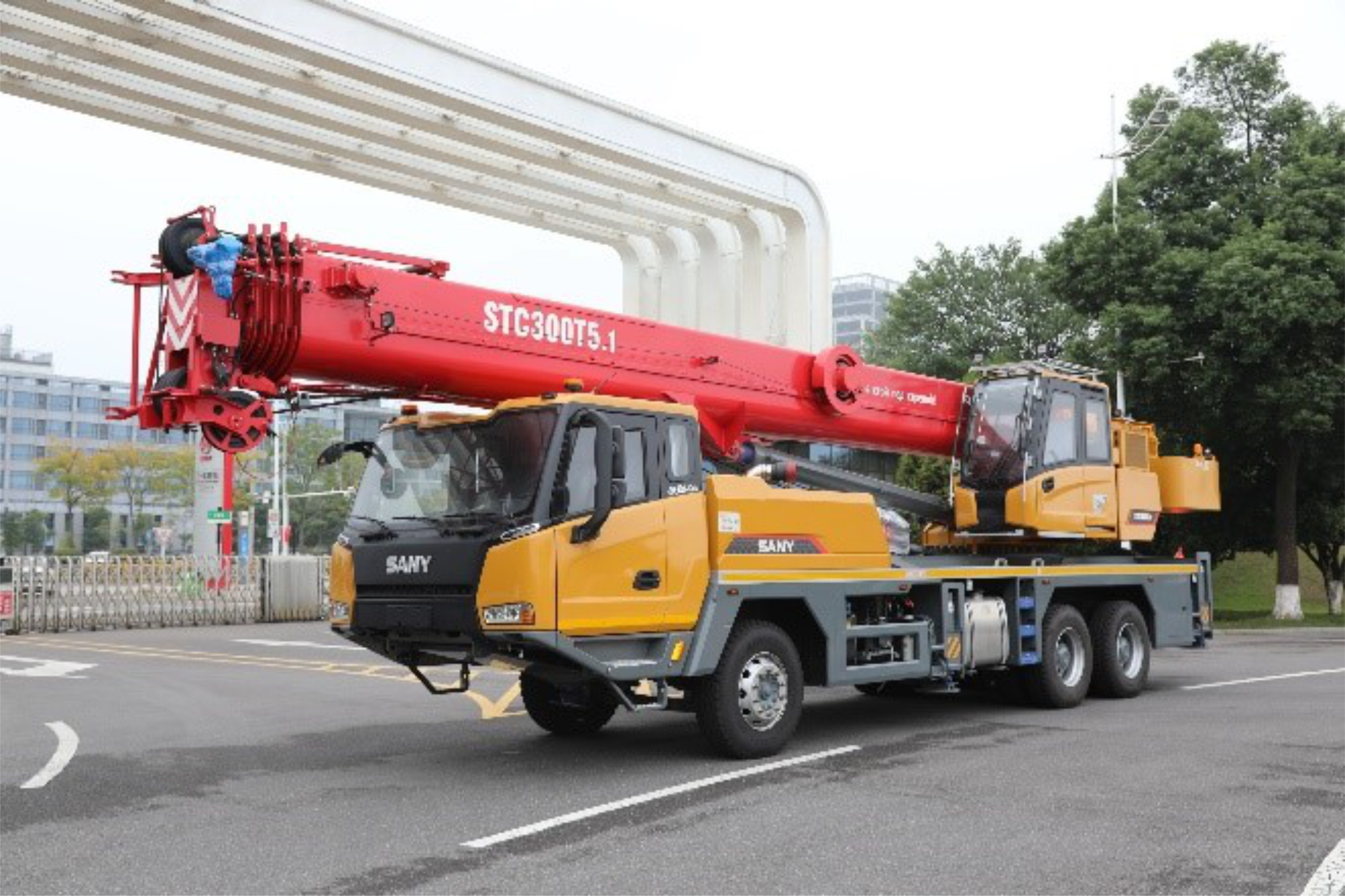

Габаритные размеры автокрана
- Длинна 13 265мм
- Ширина 2 550 мм
- Высота 3 700мм
- Полная масса 33 850 кг
- Мах. Грузоподъемность 30 000 кг
- Min. Расчет вылет 3м
- Радиус поворота хвостовой части 3,6м
Двигатель
- Двигатель Weichai, WP8.320Е51
- Норма токсичности ЕВРО V
- Мах. мощность 230 кВт (313 л.с.) при 2100 мин -1
- Крутящий момент 1273 (1200…1600) Н·м / об.мин.
- Автономный подогреватель двигателя
- Моторный тормоз-замедлитель
Трансмиссия
- Колесная формула 6х4
- Коробка передач, механическая с синхронизатором FAST, 9 вперед 2 назад
Шасси автокрана
- Мах. скорость 85 км/ч
- Min. радиус разворота 10,5 м
- Min. дорожный просвет 280 мм
- Угол въезда 25°
- Угол съезда 13°
- Мах. преодолеваемый уклон 55%
- Подвеска передняя металлические рессоры
- Подвеска задняя резино-металлические рессоры
- Топливный бак 300 л.
- Рабочая тормозная система пневматическая двухконтурная с АБС
- Передняя ось дисковые тормоза
- Задняя ось барабанные тормоза
- Шины 315/80 R22,5. Запасное колесо
- Рама: разработка компания SANY
Выносные опоры
-
Кабина шасси:
- Полноразмерная кабина собственной разработки с эргономичным дизайном, вибро- и шумоизоляцией
- 12,1-дюймовый центральный сенсорный дисплей с встроенной системой управления климат-контролем
- Сиденье водителя на пневмоподвеске, трехточечные ремни безопасности, регулируемое рулевое колесо.
- Автономный отопитель кабины шасси
- Зеркала заднего вида с широким обзором
- Камера заднего вида и на лебедку
Кабина крановой установки
-
Кабина оператора:
- Разработка компании SANY с учетом принципов эргономики, большое внутреннее пространство
- Обшивка из мягких материалов, панорамный люк
- Электрический стеклоочиститель
- Автономный отопитель кабины крановой установки
- Безопасное стекло, коррозионностойкий стальной каркас
- Экран LMI связывает основную консоль и систему отображения данных
- Откидная кабина оператора 0-20°
Рабочие характеристики
-
Мах. грузовой момент:
- Основная стрела 1250 кН·м
- Полностью выдвинутая стрела 840 кН·м
- Полностью выдвинутая стрела + удлинитель 480 кН·м
- Мах. высота подъёма:
- Основная стрела 11,5 м
- Полностью выдвинутая стрела 43,5 м
- Полностью выдвинутая стрела + удлинитель 51,5 м
- Мах. длина стрелы:
- Основная стрела 11м
- Полностью выдвинутая стрела 43 м
- Полностью выдвинутая стрела + удлинитель 51 м
- Опорный контур (вдоль×поперек) 5,5х6,4 м
- Четыре гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
- Пятая дополнительная опора с вертикальным цилиндром расположена под кабиной шасси.
- Независимое управление горизонтальным и вертикальным перемещениями.
- Угол положения удлинителя 0°, 15°, 30°
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 125 м/мин
- Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125 м/мин
- Время полного выдвижения / втягивания стрелы 80/105 сек.
- Время полного подъёма / опускания стрелы 40/60 сек.
- Скорость вращения 2,5 об/мин.
Системы безопасности
- Регистратор параметров (для крановой установки).
- Ограничитель рабочей зоны (координатная защита).
- Сигнализатор приближения к ЛЭП.
- Концевые выключатели (ограничители) подъема и опускания крюкоблока.
- Гидрозамок на цилиндре подъема и телескопирования стрелы.
- Индикатор 3-х витков на лебедках подъема.
- Датчик предельной скорости, аварийный насос.
Подъем стрелы, Противовес
-
Подъем стрелы, Противовес:
- Крановая установка, вращение на 360°
- Диапазон угла подъема стрелы от -2° до 80°
- Один несъемный противовес массой 7т. Грузовые лебедки, Крюковые подвески
- Основная лебедка: канат длиной 195 м и Ø16 мм.
- Дополнительная лебедка: канат длиной 110 м и Ø16 мм.
- Грузоподъемность основной крюковой подвески 30 т. Масса - 320 кг.
- Грузоподъемность основной крюковой подвески 5 т. Масса - 85 кг.
Грузовые лебедки
-
Крюкоблоки:
/п основного крюкоблока 30 т. Масса крюкоблока 320 кг.
- Г/п дополнительного крюкаблока 5 т. Масса крюка 85 кг.
